手元のキーボードを声で操作するという未来を実現してみました

Written on Oct 13, 2020. Posted in actions on google

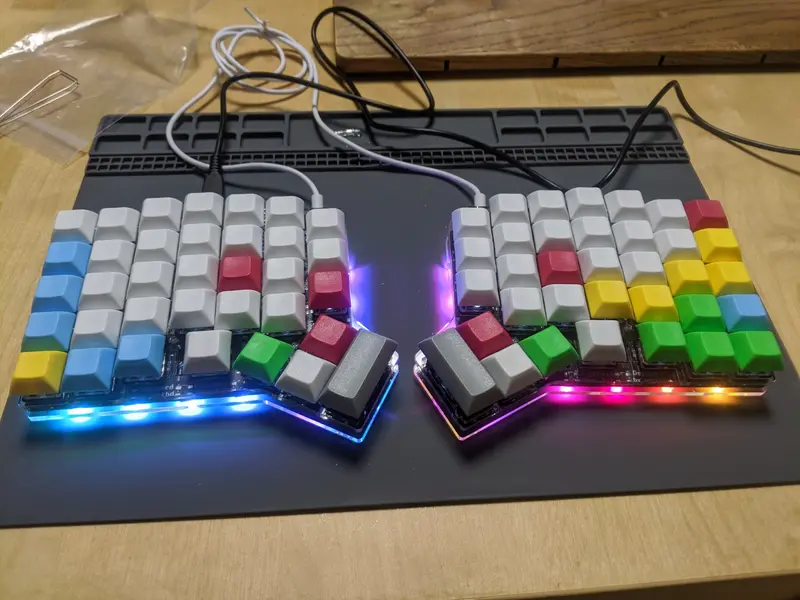

最近は自作キーボードのキットを2つほど作って、今まで使ってきた80個以上キーがあるキーボードは収納にしまってしまって、40個ほどしかないClaw44というキーボードを普段使っています。「いくらなんでも、いきなり40％キーボードを買っても使いこなせないだろう」と思っていたので、最初に組み立てたものは、ErgoDashという70個のキーが配置されたキーボードでした。

このキーボードに搭載されているマイコンには、オープンソースで開発が進められている「QMK Firmware」というファームウェアが書き込まれています。もちろん、自分でも書き込むことができますので、独自のキー配列、独自のキーバインドを定義して利用することはもちろん、LEDの制御などもコードを書きさえすれば自由自在です。

更に、 Raw HID というAPIがあって、キーボードからPCではなく、PCからキーボード側に情報を送信して何かをさせる、といったことも可能なのです。

これ、すごくないですか？いろいろ利用できそうじゃないですか。

というわけで、Googleアシスタントに声でお願いすると、キーボードがそれに反応して何かをしてくれる、というものを作ってみました。以下がその動画です。

仕組み

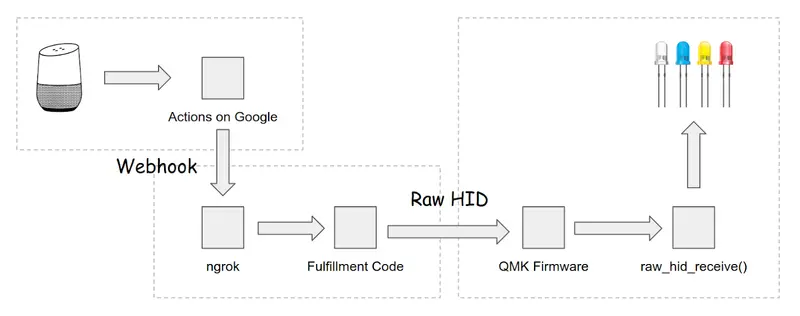

処理の流れとしては、以下のようになってます。

6月に公開された新しいActions Builderという機能を使って、会話型のアクションを作りました。

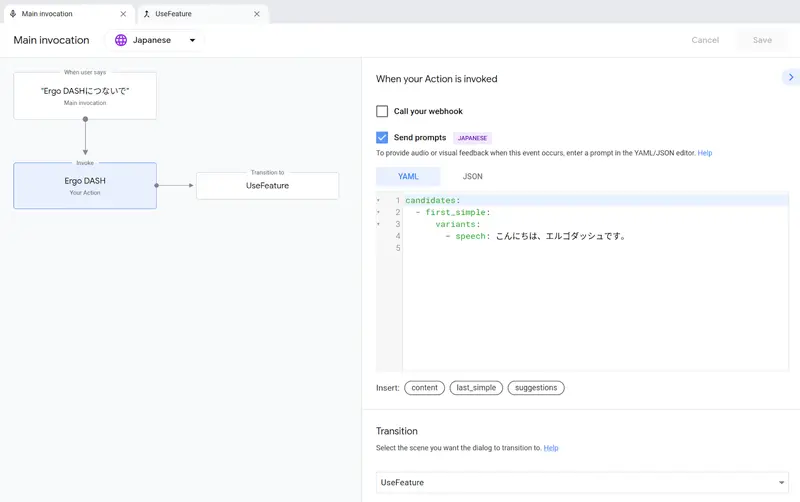

最初にアクションが呼び出されたときは、まず挨拶を返します。そして、何をするかをユーザに問い合わせる UseFeature シーンに移行します。

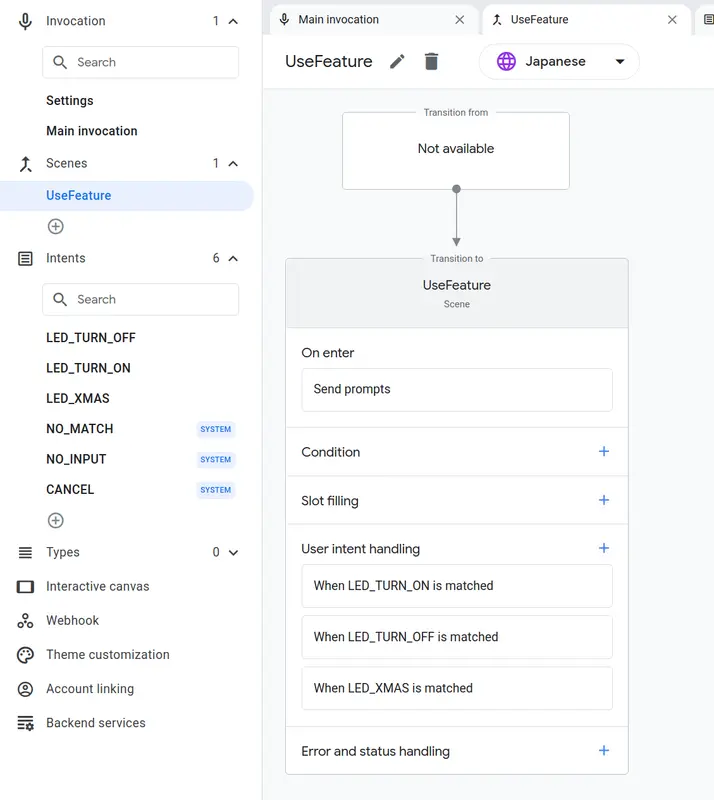

UseFeature シーンでは、いくつかのインテントを割り当ててあります。具体的には、以下のインテントです。

LED_TURN_OFF - 「LEDを消して」
LED_TURN_ON - 「LEDをつけて」
LED_XMAS - 「クリスマスです」

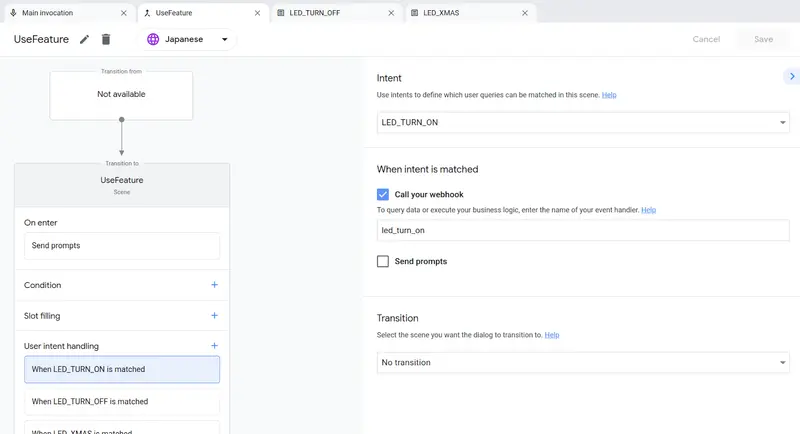

各インテントでは、Webhookでフルフィルメントコードを呼び出すようにしています。

手元のPCのコードを実行しないといけないので（キーボードがネットにつながる時代はまだなので）、今回はデモとして、ngrok を使って、Actions on Googleから直接手元のPCにWebhookリクエストを送信しています。

Webhookで呼び出されるコードは、NodeJSのexpressを使ってHTTPリクエストを受け付けるようにしています。そして、 Actions SDK Node.js Fulfillment Library を使ってリスエストの解釈とレスポンス処理を行っています。

以下は、package.json ファイルです。

{
  "name": "my-keyboard",
  "version": "1.0.0",
  "main": "index.js",
  "license": "MIT",
  "dependencies": {
    "@assistant/conversation": "^3.1.0",
    "express": "^4.17.1"
  }
}

キーボードなどの入力デバイスは、Linuxの場合、 /etc/hidraw3 といったパスでマッピングされます。これに情報を送信することで、キーボードにPCから何かをお願いすることができるわけです。以下の index.js ファイルの中では、各ハンドラメソッド内で、”rc” といった文字列をキーボードに送信していることがわかります。

const express = require('express');
const bodyParser = require('body-parser');
const { conversation } = require('@assistant/conversation');
const execSync = require('child_process').execSync;

const app = conversation();

app.handle('led_turn_on', conv => {
  const result =  execSync('echo -n "rt" > /dev/hidraw3');
  console.log(result);
  conv.add('LEDを点灯しました。');
});

app.handle('led_turn_off', conv => {
  const result =  execSync('echo -n "rf" > /dev/hidraw3');
  console.log(result);
  conv.add('LEDを消しました。');
});

app.handle('led_xmas', conv => {
  const result =  execSync('echo -n "rc" > /dev/hidraw3');
  console.log(result);
  conv.add('メリークリスマス！って、ちょっと早すぎませんか？');
});

const expressApp = express().use(bodyParser.json());

expressApp.post('/fulfillment', app);

expressApp.listen(3000);

QMK Firmware側のコードですが、使っているキーボードのキーマップを定義している keymap.c というC言語で書かれたコードがあるはずです。これに、Raw HIDで送られてきた際のハンドラ関数を追加して、情報を受けとります。

まず、 rules.mk ファイルにて、Raw HID 機能を有効にします。

RAW_ENABLE = yes

次に、keymap.c ファイルにハンドラ関数を追加します。

void raw_hid_receive(uint8_t *data, uint8_t length) {
  uint8_t operation = data[0];
  uint8_t option = data[1];
  if (operation == 'r') {
    if (option == 't') {
      rgblight_enable();
    } else if (option == 'f') {
      rgblight_disable();
    } else if (option == 'c') {
      rgblight_mode(RGBLIGHT_MODE_CHRISTMAS);
    }
  }
}

送られてきた情報が “r” で始まる場合に、続いて送られてきた文字に応じて、LEDのON、OFFを制御しています。また、”rc” だった場合は、LEDの点灯モードをクリスマス調に変更しています。

この追記をした後に、ビルドして、マイコンに書き込みます。すると、Googleアシスタントに話しかけることで、手元のキーボードが反応する、という動作が行われます。

まとめ

今回はキーボードのLEDを制御するデモを作ってみました。これ、もっといろいろできるはずです。

例えば、Googleアシスタントに話しかけたテキスト（英語のアルファベットの並び）をファームウェアから SEND_STRING() してあげることで、キーを叩かなくても、キーを叩いたことにできます。つまり、声で入力をすることが可能（PCからしたらキーボードを叩かれたことと区別がつかない）になります。

他には、キー数の少ないキーボードですと、例えば Fn キーに代表されるレイヤーを切り替えながら入力を行っていくことになるのですが、これが基本的には「複数のキーを同時に押す」必要があるので、キーバインドによっては指が結構つらいことになります。でも、声で「テンキーモードにして」ということでキーボードのレイヤーが自動的に切り替わったら、便利そうですよね。

今回は会話型のアクションとして作りましたので、本当に広く使われるアクションにするためには、ホームアクションにするとか、認証認可が必要とか、いろいろ考えなければならないことがあります。が、ちょっとしたコードを書くだけで、なにか未来が手元に来たようなことができた感じがして、個人的にはワクワクでした。

もしキーボードをより便利にしてみたい！と思った方は、ぜひチャレンジしてみてください。
